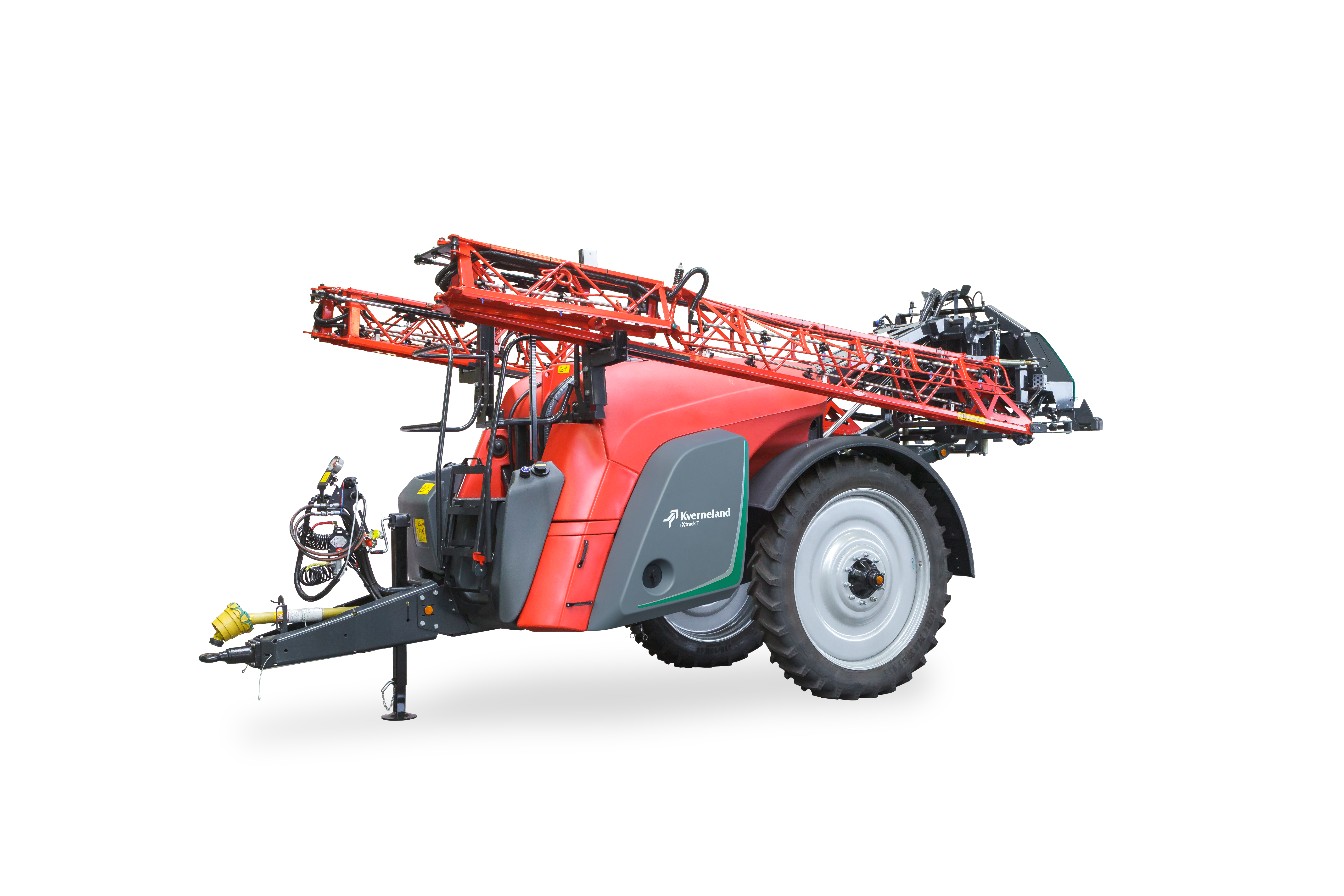

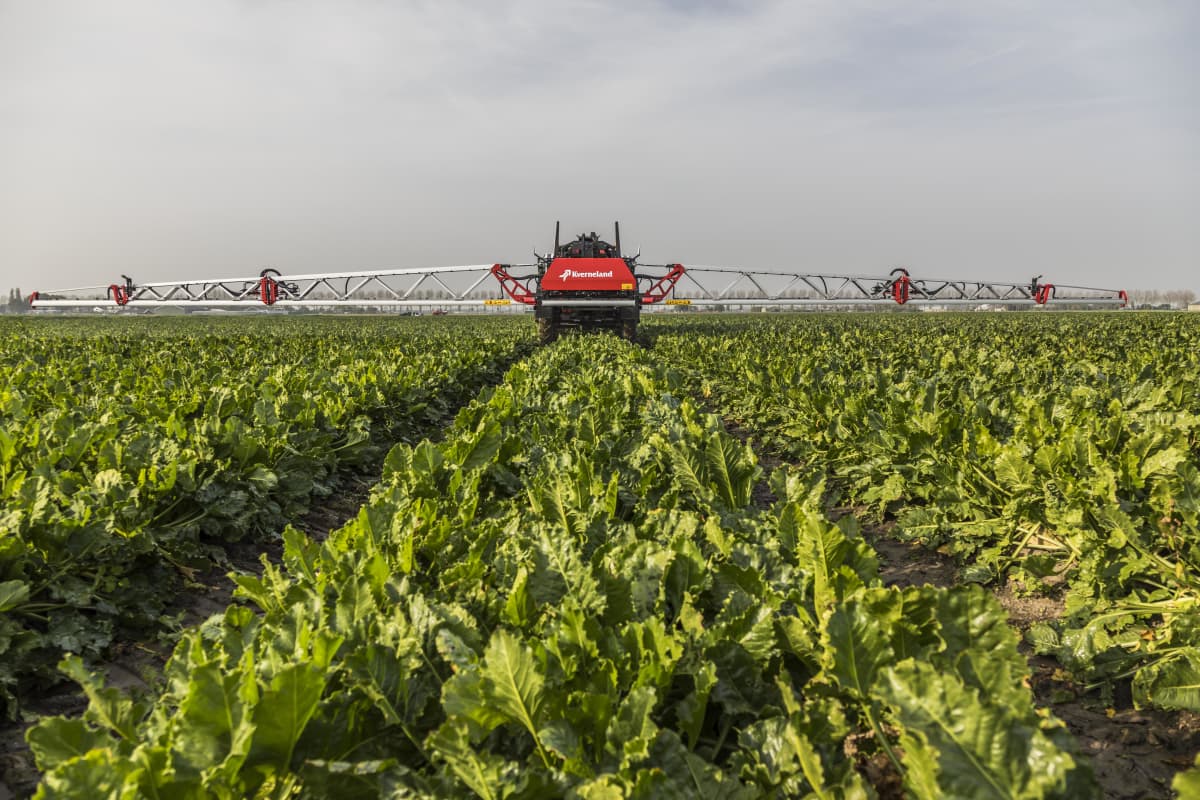

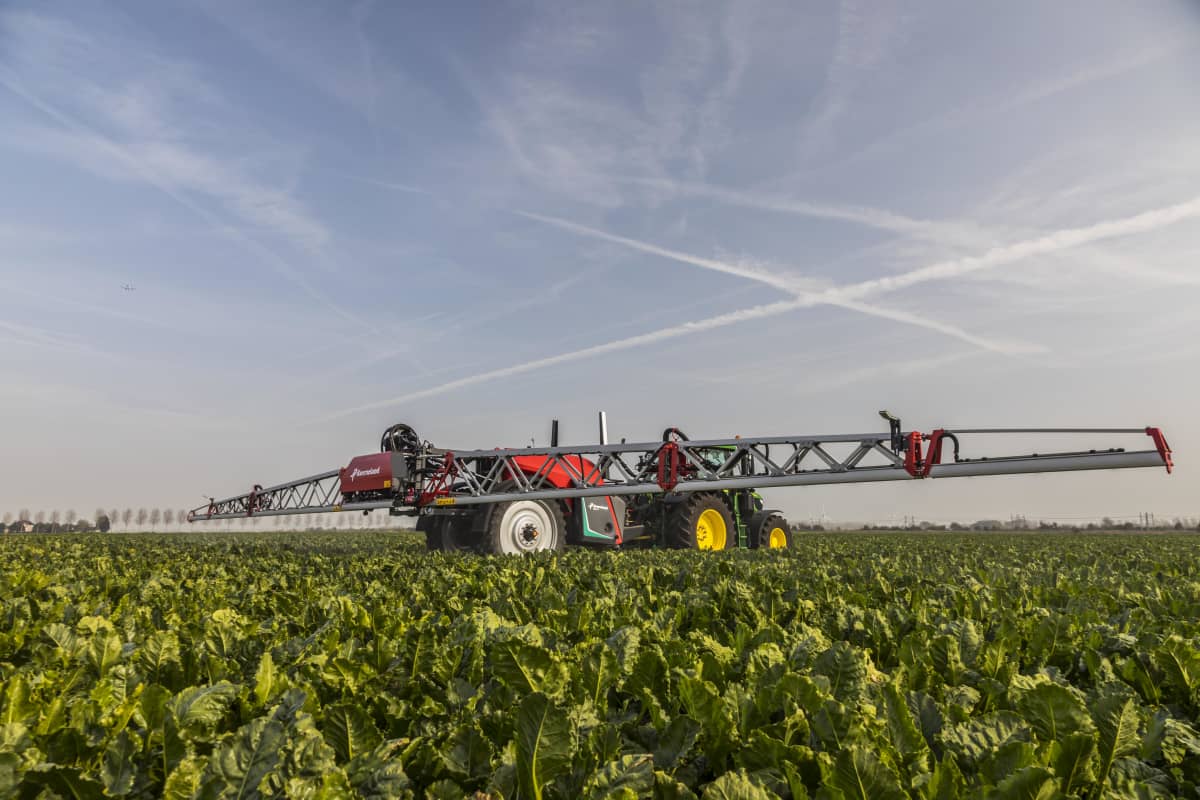

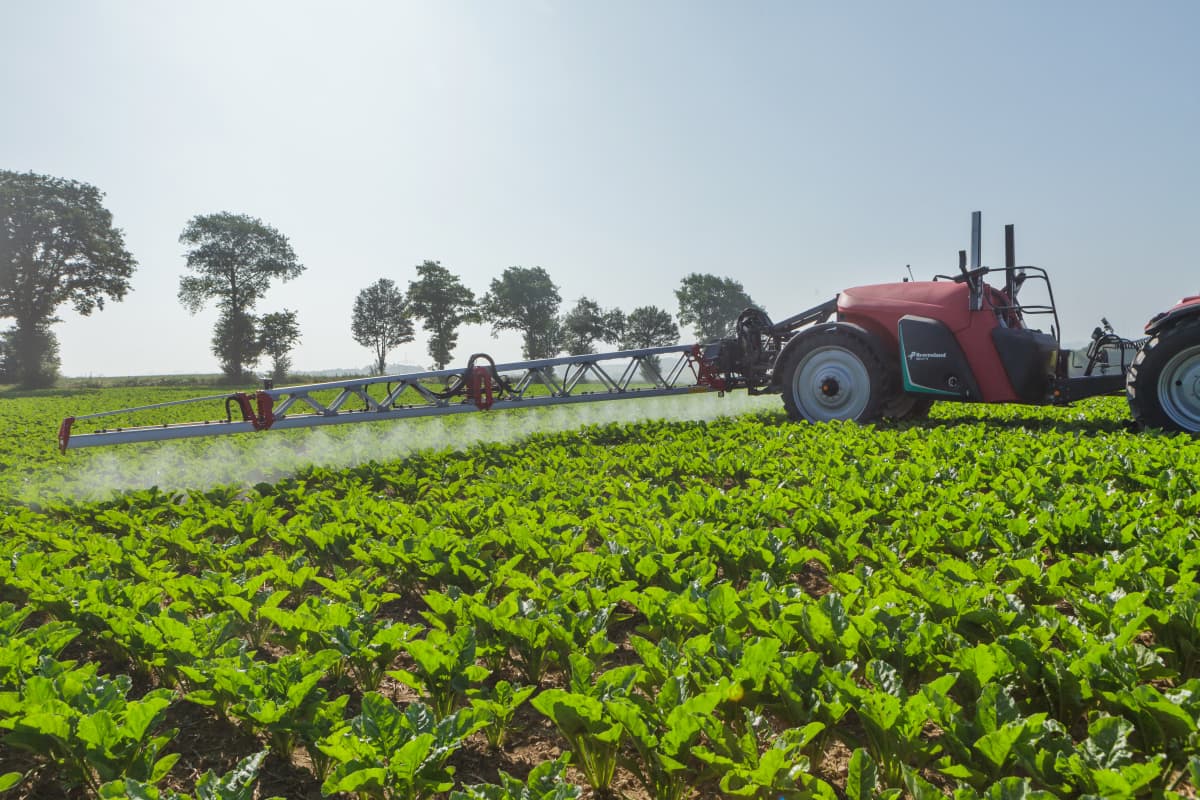

Kverneland iXtrack T3

Kompaktowy opryskiwacz ciągany. Precyzyjny, prosty i wydajny, ze zbiornikami o pojemności 2600 lub 3200 litrów. Aluminiowe lub stalowe belki opryskowe dostępne w szerokościach od 18 do 30 metrów.

Kverneland iXtrack T3 - stworzony przez rolników, dla rolników

Opryskiwacz ciągany iXtrack T3 został zaprojektowany z naciskiem na uzyskanie kompaktowych wymiarów w połączeniu z inteligentną elektroniką i wygodną obsługą. Model ten oferuje  zbiorniki o pojemności 2600 lub 3200 litrów.

Zalety:

  • Stabilność; Kąt skrętu osi wynoszący 32 stopnie oraz promień skrętu 3,6 m sprawiają, że seria iXtrack T3 jest bardzo elastyczna i stabilna.
  • Łatwość obsługi; Seria iXtrack T3 jest kompatybilna ze standardem ISOBUS, co sprawia, że jest łatwa w obsłudze dzięki instalacji i wykorzystaniu dodatkowego oprogramowania.
  • Precyzja oprysku; Amortyzowany równoległobok który łączy optymalną stabilność belki z delikatnym balansowaniem i ograniczonym ruchem pionowym zapewnia stałą wysokość belki podczas oprysku.
  • Zaawansowana elektronika; W 100% kompatybilny ze standardem ISOBUS, łatwe podłączenie i praca z IsoMatch Tellus GO lub PRO, albo z jakimkolwiek terminalem certyfikowanym przez AEF. Oprogramowanie i osprzęt iXspray z intuicyjnym dotykowym menu gwarantują przyjazną użytkownikowi obsługę.
  • Zarządzanie cieczą; Przemyślane usytuowanie zbiornika, węży, zaworów i spustów w celu zminimalizowania resztek cieczy.

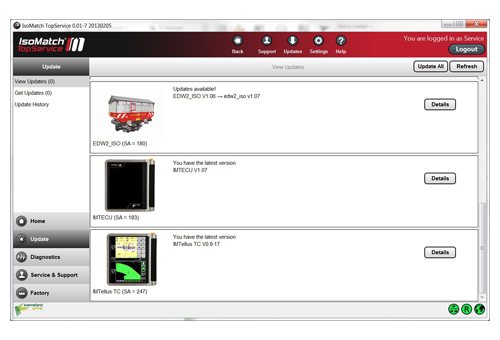

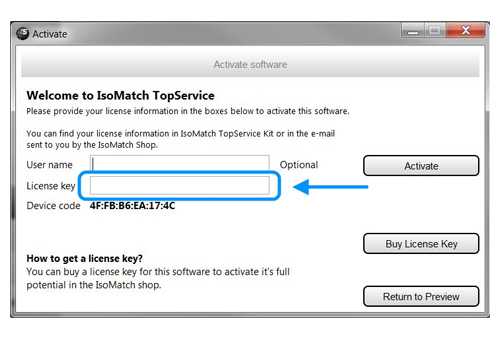

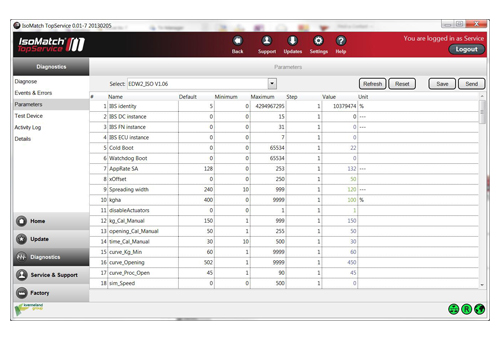

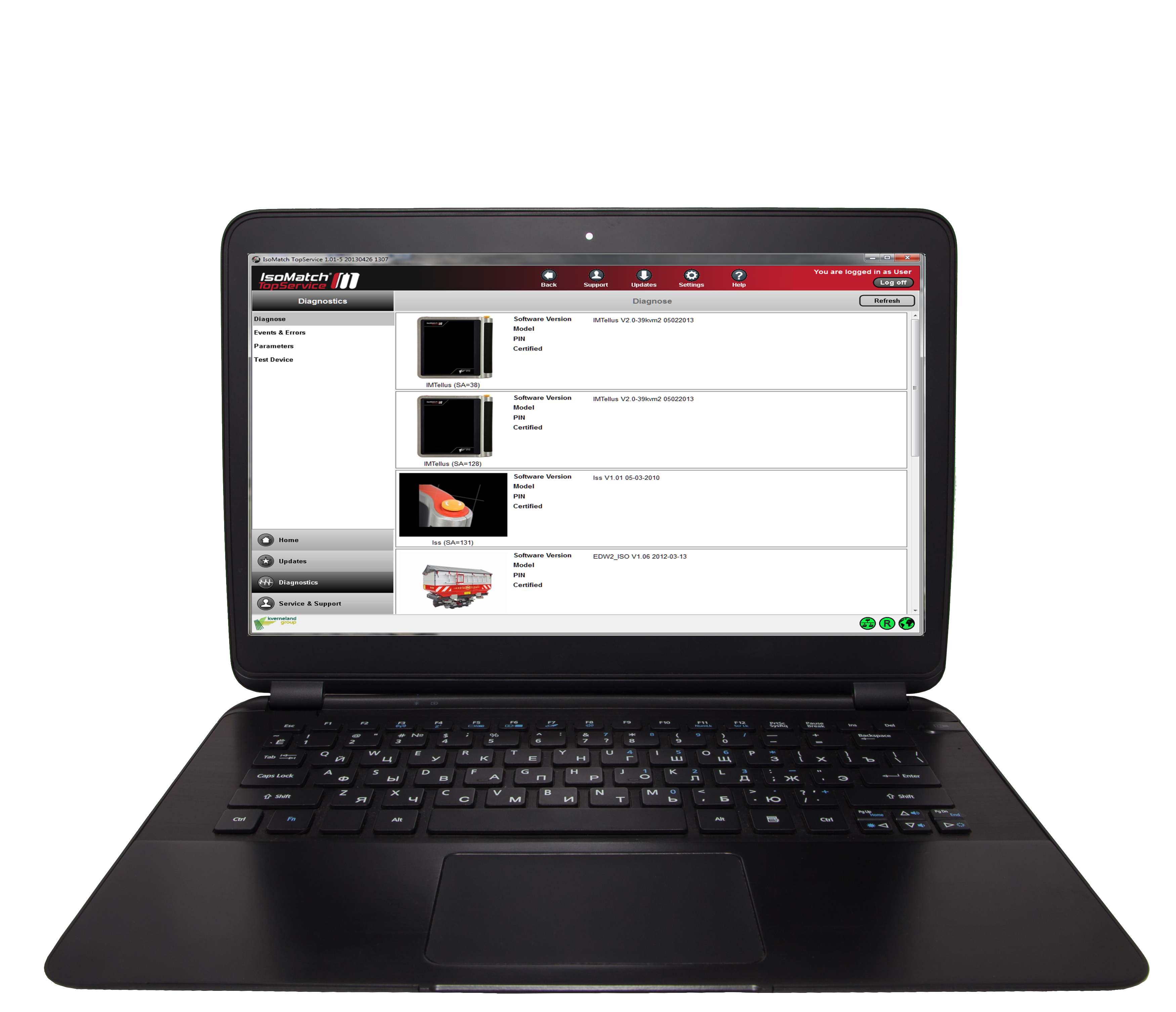

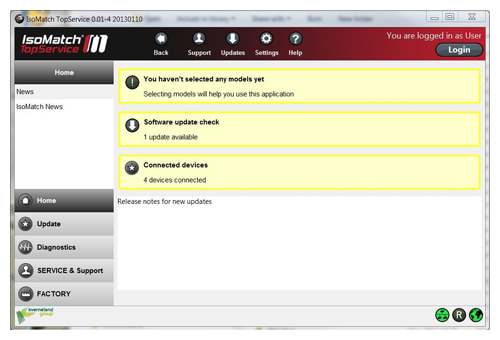

  • Łączność; Pierwszy krok do świata wirtualnej łączności dzięki rozwiązaniom IsoMatch. Połącz się ze swoją maszyną dzięki oprogramowaniom IsoMatch FarmCentre, IsoMatch TopService lub IsoMatch TopRemote.

Dane techniczne:

iXtrack T3
Pojemność zbiornika 2600 litrów 3200 litrów
Belki opryskowe HSA 21 - 24 m / HSS 18 - 30 m
Zaczep Górny lub dolny (regulowany) z oczkiem pociągowym lub złączem kulowym
Regulowana, 1.50 - 2.25 m
Pompy 200 - 260 - 2x 200 - 2x 260 l/min
Zbiornik czystej wody 340 + 120 litrów
Sterowanie IsoMatch Grip w połączeniu z IsoMatch Tellus PRO, IsoMatch Tellus GO lub terminalem ISOBUS innego producenta
Systemy zarządzania cieczą iXclean Comfort - iXclean Pro

Precyzyjny Oprysk

Łatwe zaczepianie
W opryskiwaczach serii iXtrack T3 i T4 zaczep może zostać przestawiony do pozycji górnej lub dolnej. Umożliwia to współpracę z różnymi ciągnikami i z różnymi typami zaczepów.

Dobre kopiowanie śladów ciągnika
Opryskiwacze serii iXtrack T mogą być wyposażone w kierowaną oś, która zapewnia wysoki komfort pracy na uwrociach i dużą stabilność maszyny podczas pracy w różnych warunkach polowych. W opryskiwaczach iXtrack T3 i T4 rozstaw osi może być regulowany w zakresie od 1,50 do 2,25 metra. Zapewnia to maksymalne możliwości kierowania przy małym promieniu skrętu.

Belki opryskowe zawieszone na równoległoboku
W opryskiwaczach serii iXtrack T belki opryskowe zawieszone są na amortyzowanym równoległoboku, w którym amortyzacja działa zarówno podczas pracy na polu jak i w transporcie. Równoległobok łączy optymalną stabilność belki z delikatnym balansowaniem i ograniczonym ruchem pionowym, aby zminimalizować odchylenia wysokości oprysku i zapewnić właściwe pokrycie roślin cieczą roboczą.

ErgoDrive – system zarządzania na uwrociach
Wszystkie opryskiwacze serii iXtrack T w standardzie wyposażone są w system ErgoDrive, który wspomaga pracę operatora na uwrociach. Użycie jednego przycisku jednocześnie wyłącza oprysk, unosi belkę do zaprogramowanej wysokości i aktywuje automatykę kierowania osią, a operator może w pełni skupić się na bezpiecznym wykonaniu nawrotu.

Oś iXtrack T3 i T4

Promień skrętu

Centralna rama w połączeniu ze specjalnie wyprofilowanymi ramionami równoległoboku stwarza przestrzeń dla wysokich kół oraz pozwala na maksymalny kąt skrętu. Zapewnia to pełne możliwości kierowania nawet przy rozstawie kół 1,50 m.

Obejrzyj wideo o promieniu zawracania. Zauważalne są następujące cechy i zalety:

  • Rozstaw kół 1,50 – 2,25 m
  • Regulacja rozstawu kół co 5 cm
  • Możliwość zastosowania kół o wysokości 1,9 m
  • Promień skrętu 3,6 m
  • 32-stopniowy kąt skrętu
  • Śledzenie toru jazdy
  • Skrętne błotniki



iXclean i iXflow-E

iXclean
iXclean zapobiega niezamierzonemu przedostawaniu się pozostałości cieczy roboczej do środowiska i zapewnia czyste stanowisko pracy. iXtrack T wyposażony jest w system napełniania i płukania układu cieczowego ENFO. Przewody cieczowe są wypełniane do każdej dyszy, a po oprysku wypłukiwane czystą wodą. Wszystkie resztki cieczy ze zbiornika i systemu cieczowego są rozcieńczane i wypryskiwane na pole. Dzięki temu zapobiegamy niekontrolowanemu przedostawaniu się resztek roboczych do środowiska

iXclean Comfort
iXclean Comfort jest półautomatycznym systemem kontroli zaworów. Kombinacja elektrycznego wskaźnika poziomu cieczy oraz elektrycznego zaworu ssącego zapewnia operatorowi komfort i dokładność: automatyczne zatrzymanie napełniania, kiedy zaprogramowany poziom został osiągnięty i zdalne sterowanie funkcjami systemu płukania i napełniania ENFO z kabiny ciągnika! Wygodne napełnianie przewodów cieczowych zanim wystartujesz i wypłukanie po zakończeniu lub w przerwie, np. z powodu nieoczekiwanej zmiany pogody, bez wysiadania z kabiny!

iXclean Pro
iXclean Pro oferuje zaawansowane rozwiązania dla opryskiwaczy ISOBUS z w pełni automatycznym sterowaniem zaworami elektrycznymi. Oznacza to, że wszystkie funkcje mogą być kontrolowane bezpośrednio z kabiny. Przełączanie pomiędzy napełnianiem, mieszaniem, opryskiem, rozcieńczaniem, płukaniem i myciem zbiornika jest ekstremalnie łatwe: po prostu naciśnij przycisk! Oprócz automatycznego napełniania iXclean Pro oferuje również całkowicie automatyczny wielostopniowy program czyszczenia i płukania dla całego opryskiwacza. Po naciśnięciu jednego przycisku, rozpoczyna się kompleksowy proces czyszczenia obejmujący wszystkie przewody, co zajmuje zaledwie kilka minut i zużywa minimalną ilość czystej wody. Jest tak dokładny, że poziom resztek po automatycznym myciu wynosi poniżej 1%. iXclean Pro do napełniania i mycia: bo każdy litr się liczy!

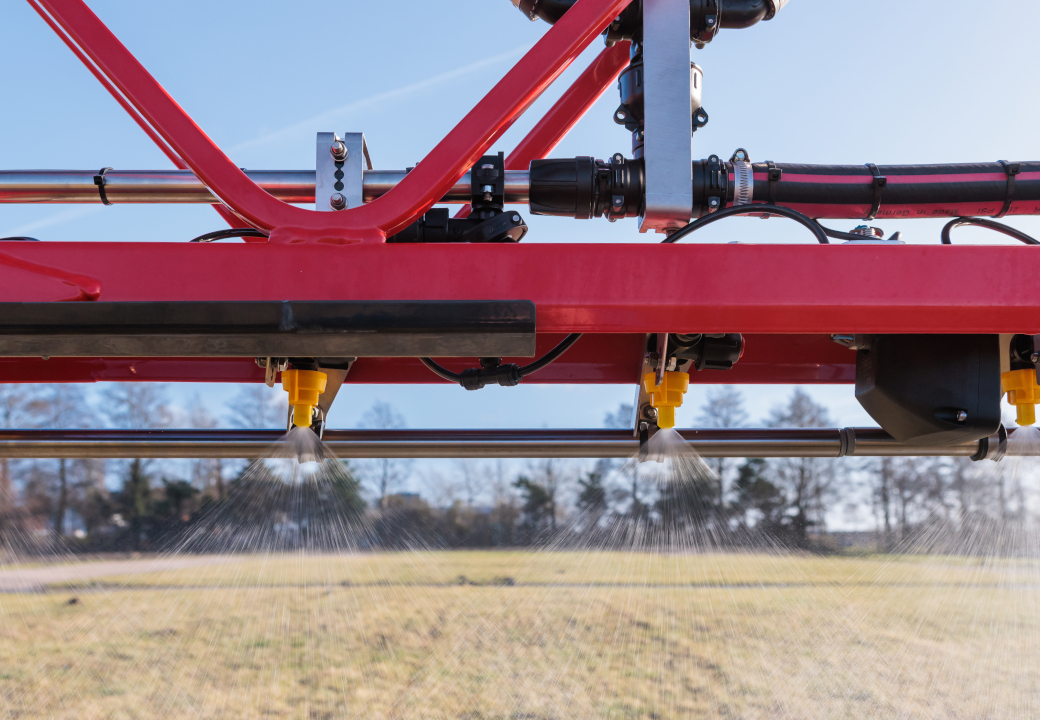

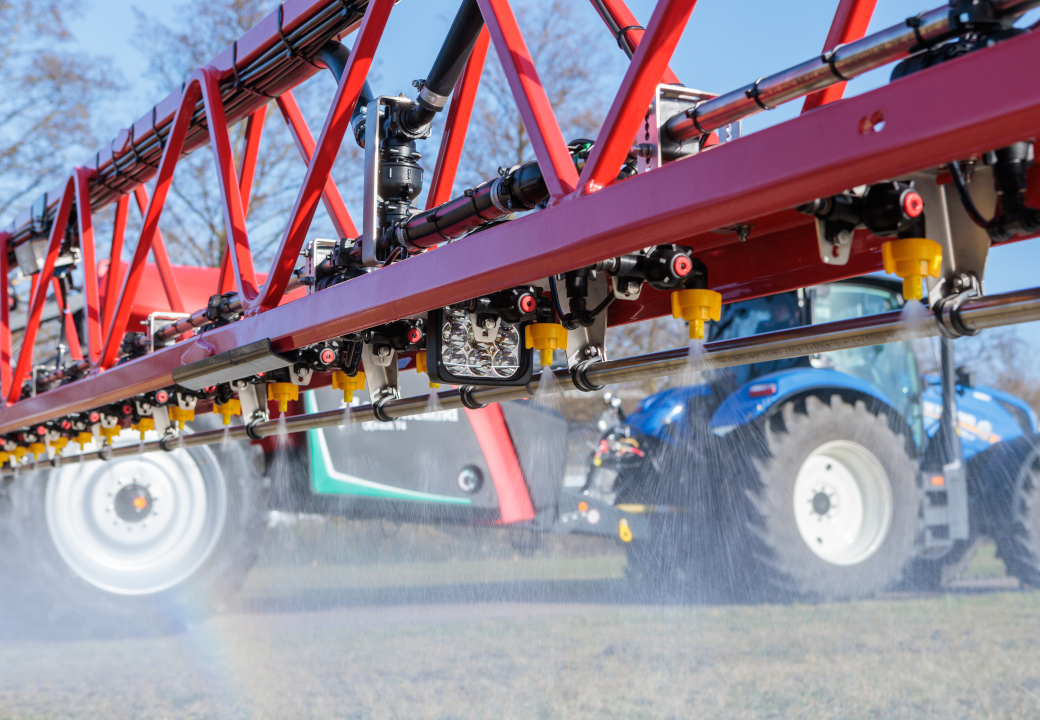

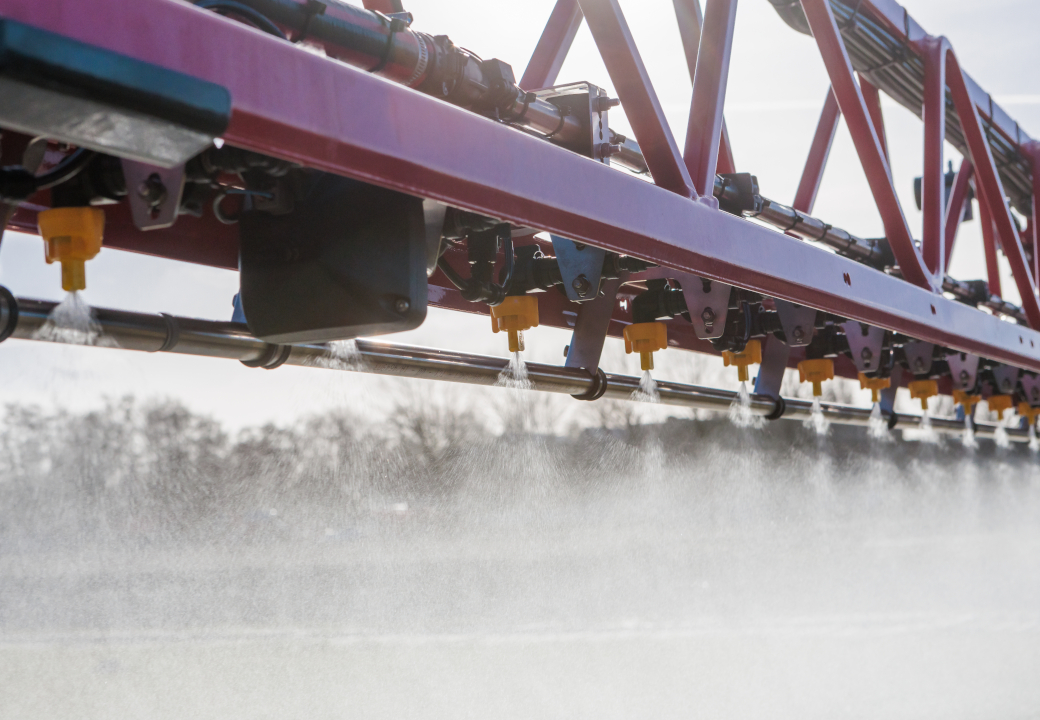

iXflow-E

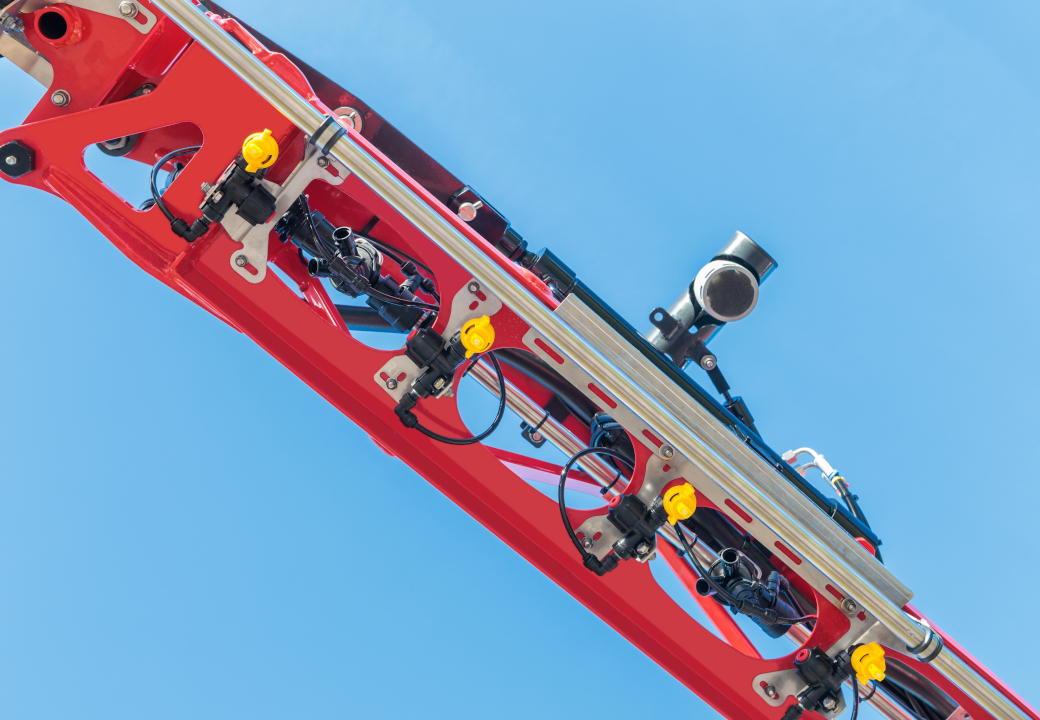

iXflow-E to system wysokociśnieniowej cyrkulacji cieczy w belce roboczej połączony z elektryczną, indywidualną kontrolą dysz. System pozwala na cyrkulację cieczy w belce roboczej oraz jej powrót do zbiornika po wyłączeniu oprysku. Zapobiega to rozwarstwianiu się cieczy i jej osadzaniu w układzie cieczowym oraz eliminuje ślepe zaułki w układzie podczas oprysku i mycia opryskiwacza, nawet gdy belka jest w pozycji złożonej. Podczas oprysku każda sekcja jest zasilana z dwóch stron, więc gdy rozpoczynamy zabieg nie występuje żaden spadek ciśnienia. Jeżeli operator pracuje w trybie manualnym, może również w dowolny sposób zaprogramować szerokość i ilość sekcji, co pozwala dostosować opryskiwacz do jego potrzeb i kształtu pól.

Belki Opryskowe Typu HSS i HSA

Stalowe belki opryskowe typu HSS charakteryzują się niewielką wagą, wytrzymałością i stabilnością. Specjalnie utwardzana stal typu Domex zapewnia długą żywotność belki. Belka typu HSA jest wykonana ze zgrzewanych, aluminiowych elementów, co zmniejsza jej wagę i zapewnia bardzo dużą wytrzymałość.

Belki opryskowe typu HSS
Belka HSS to narzędzie przystosowane do profesjonalnego użytkowania. Trójkątna stalowa konstrukcja zapewnia perfekcyjną integrację wykonanych ze stali kwasoodpornej przewodów cieczowych, węży doprowadzających ciecz oraz uniwersalnych uchwytów i samych dysz, dzięki czemu są one dobrze chronione przed uszkodzeniami.

Zaawansowana technologia belki aluminiowej HSA
Belka HSA zapewnia skuteczną ochronę uchwytów dysz dzięki dolnemu profilowi. Profil ten został specjalnie zaprojektowany, aby ułatwić jego czyszczenie. Brak ostrych kątów uniemożliwia zaleganie płynów i pozostałości środków chemicznych. Anodowana powierzchnia chroni przed korozją i zarysowaniami.

Kompaktowa konstrukcja
Aluminiowe belki HSA lub stalowe HSS składają się w kompaktowy sposób nad nowo zaprojektowanym zbiornikiem zachowując dystans do kabiny ciągnika oraz nisko położony środek ciężkości. Po złożeniu belki opryskiwacz ma szerokość 2,55 m, a jego wysokość nie przekracza 4 m, co zapewnia dużą stabilność maszyny w transporcie.

Poziomowanie Belki

Kontrola wysokości belki na terenach płaskich
Specjalnie zaprojektowany system zawieszenia belki przeznaczony do pracy na terenach płaskich jest dostępny dla belek typu HSS o szerokościach od 32 do 40 metrów. Podczas pracy na płaskich terenach system ten nie wymaga żadnych dodatkowych czujników. Rozwiązanie to zapewnia idealne prowadzenie belki przy większych prędkościach roboczych oraz odpowiednią odległość pomiędzy dyszami a roślinami co przekłada się na dobre pokrycie roślin i ogranicza znoszenie cieczy roboczej.

Boom Guide Comfort
Dwa czujniki ultradźwiękowe umożliwiają kontrolę wysokości oprysku poprzez siłownik korekcji przechyłu oraz główne siłowniki wysokości belki. Ten ekonomiczny system sprawdza się dobrze przy łagodnych skłonach, nierównych warunkach uprawy oraz przy niskich prędkościach roboczych.

Boom Guide Pro
Ten zaawansowany system używa trzech czujników ultradźwiękowych do niezależnej kontroli lewej i prawej strony belki, aby uzyskać najwyższą precyzję w najbardziej wymagających warunkach polowych. Zapewnia dodatni i ujemny wychył poszczególnych ramion belki, w celu dokładnego kopiowania konturów terenu, w każdych warunkach.

Boom Guide ProActive
System aktywnie reaguje na ruchy belki i kontroluje zarówno centralną, jak i niezależną korektę nachylenia ramion, a także siłowniki odpowiedzialne za regulację wysokości, aby poprowadzić belkę nad powierzchnią plonu, gleby lub w trybie hybrydowym, będącym kombinacją powyższych.

Dodatkowe czujniki systemu Boom Guide
System Boom Guide rozbudowany o 2 dodatkowe czujniki i tym samym oparty na 5 czujnikach pozwala automatycznie kontrolować belkę nawet przy zredukowanej szerokości roboczej np. z 36 na 24 metry.

Koncepcja Pełnej Integracji

Zintegrowana szafka
Szafka do przechowywania ubrań roboczych lub innych narzędzi wykorzystywanych do oprysku jest zintegrowana z otwieraną osłoną zaworów sterujących z lewej strony opryskiwacza. Jeśli jedna szafka to za mało, opcjonalne dostępna jest również druga szafka, która jest montowana z prawej strony opryskiwacza.

Łatwy dostęp do filtrów
Przezroczysta obudowa zapewnia łatwą kontrolę zanieczyszczenia filtra ssącego, bez konieczności demontażu. Aby ograniczyć kontakt operatora z cieczą roboczą zawór znajdujący się w dolnej części obudowy filtra pozwala opróżnić filtr przed jego czyszczeniem. Dzięki zastosowaniu samoczyszczącego filtra ciśnieniowego opryskiwacz utrzymuje stałe ciśnienie robocze. Nierozpuszczone cząstki cieczy roboczej powracają do zbiornika głównego tak długo, aż ulegną całkowitemu rozcieńczeniu.

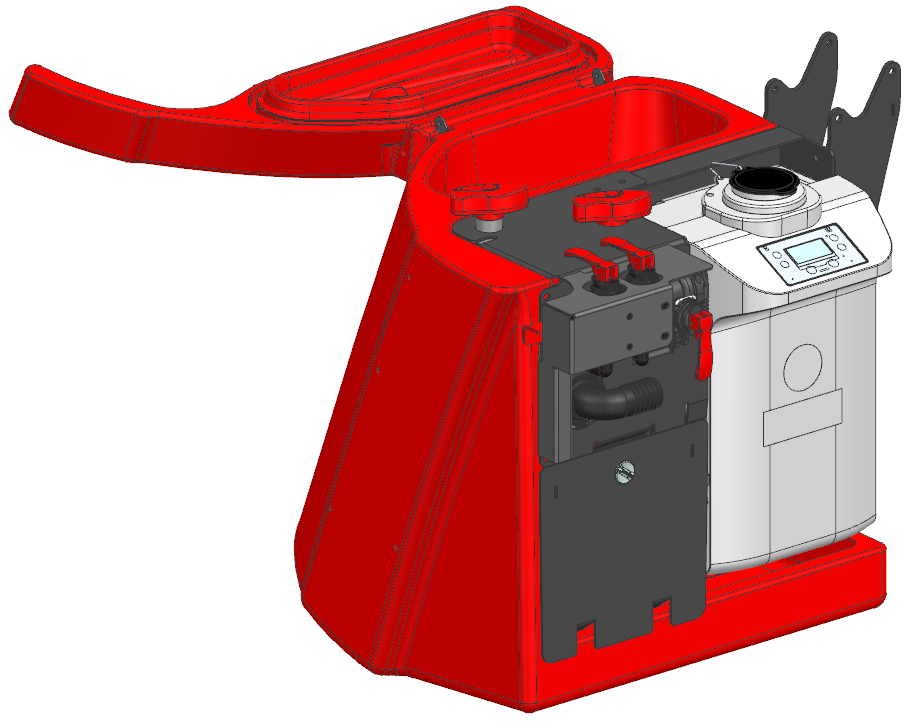

Rozwadniacz
Zintegrowany z panelem sterowania rozwadniacz znajduje się bardzo blisko zaworów ssącego i ciśnieniowego. Jego budowa pozwala na bezpieczne mieszanie substancji chemicznych. Szczelna pokrywa umożliwia jego dokładne wypłukanie, a po otwarciu pełni rolę półki. Możliwość wprowadzenia cieczy pod wysokim ciśnieniem ułatwia zasysanie (np. gęstych lub sproszkowanych środków chemicznych) nawet w kilka sekund.

Zbiornik czystej wody
Zbiornik czystej wody o pojemności 340 litrów połączony z dodatkowym zbiornikiem o pojemności 120 litrów wyposażono w niezależny wskaźnik poziomu cieczy. Taka pojemność zapewnia dostateczną ilość czystej wody którą można wykorzystać do mycia zbiornika i układu cieczowego za pomocą funkcji iXclean.

Napełnianie przez wąż ssawny
Woda może zostać zassana z zewnętrznego źródła wężem ssawnym wyposażonym w filtr. Równolegle można używać rozwadniacza i wprowadzić chemię do opryskiwacza.

Zbiornik z wodą do mycia rąk
Dzięki zbiornikowi z wodą do mycia rąk po skończonej pracy możesz umyć dłonie. Kranik znajduje się w łatwo dostępnym miejscu w centralnej części panelu sterowania Easy Set.

Myjka zewnętrzna
Zestaw do czyszczenia z 15-metrowym wężem i szczotką, zasilany przez pompę opryskiwacza, pozwala na wstępne czyszczenie opryskiwacza w terenie, przy użyciu czystej wody z dodatkowego zbiornika.

Systemy Sterowania

Opryskiwacze Kverneland serii iXtrack T są standardowo w 100% kompatybilne z systemem ISOBUS, co daje możliwość współpracy z terminalami Kverneland IsoMatch Tellus GO oraz PRO lub z innymi terminalami ISOBUS certyfikowanymi przez AEF. Nowe oprogramowanie iXspray zapewnia łatwą i intuicyjną obsługę opryskiwacza. Dotykowe menu zawiera wiele przydatnych funkcji które ułatwiają codzienną pracę, pozwalają zaoszczędzić czas i uniknąć pomyłek, np. wstępne ustawienia opryskiwacza i konfiguracja sekcji w belce dla systemu iXflow E.

IsoMatch Grip
IsoMatch Grip to uniwersalny joystick który ułatwia sterowanie opryskiwaczem. Pozwala on obsługiwać od 1 do 44 funkcji, które można dowolnie zaprogramować w 4 trybach. Rozpoczynając pracę z IsoMatch Grip można zaprogramować podstawowe funkcje maszyny i w razie potrzeby po pewnym czasie zaprogramować dodatkowe funkcje. IsoMatch Grip działa w standardzie ISOBUS i jest przystosowany do funkcjonalności AUX-N, dzięki czemu można go wykorzystać do obsługi innych maszyn sterowanych poprzez system ISOBUS.

IsoMatch GEOCONTROL
Połączenie IsoMatch GEOCONTROL z systemem GPS pozwala operatorowi wyeliminować nakładki, co przekłada się mniejsze koszty i zdrowie roślin. Kontrola sekcji pozwala na zachowanie stałej dawki roboczej na każdej dyszy niezależnie od wielkości i ilości sekcji oraz ustawionej dawki oprysku. Dzięki automatycznej kontroli sekcji i możliwości zastosowanie zmiennego dawkowania oprogramowanie IsoMatch GEOCONTROL ułatwia pracę w polu, zwiększa wydajność i opłacalność produkcji.
