Kverneland Turbo 1100 T
Turbo 1165 T i Turbo 1180 T - wysokowydajne kultywatory na każdą porę roku
Dzięki Turbo 1165 T i Turbo 1180 T, Kverneland oferuje kultywatory, które są właściwym wyborem na każdą porę roku, w każdych warunkach i do szerokiego zakresu zastosowań, od uprawy ścierniska po przygotowanie podłoża siewnego.
Najważniejsze informacje
Pełne podcięcie, doskonałe mieszanie i wyrównywanie Wymagana mała siła uciągu Szeroki wybór wałów Wszechstronność - od płytkiej do średniej uprawy Duża wydajność dzięki wysokiej prędkościOpis
Kverneland Turbo 1165 T i Turbo 1180 T to kultywatory na każdą porę roku, do głębokiego spulchniania gleby i przygotowania podłoża siewnego.
Ciągane modele Turbo T mają dobrze zorganizowany układ zębów w 5 rzędach. Rozstaw rzędów waha się od 775 mm do 1005 mm; zoptymalizowana pozycja zębów zapewnia płynny przepływ gleby na całej szerokości roboczej, a także wokół kół transportowych.
Dzięki modelom Turbo 1165 T i Turbo 1180 T, dostępnym w szerokościach roboczych 6,50 m i 8,00 m dla ciągników o mocy do 450 KM, Kverneland zapewnia kultywatory, które są łatwe do ciągnięcia przy niskich kosztach eksploatacji. Najważniejszą cechą jest system automatycznego przenoszenia obciążenia (ALT). Przednie koła kopiujące działają jak detektory, a czujnik aktywuje system przenoszenia obciążenia, który przenosi do 1800 kg na dyszel. Wózek kołowy jest umieszczony wewnątrz maszyny, aby zapewnić bardzo krótkie nawroty na uwrociach.
Szeroka gama wałów, zębów, redlic i bron, a także włóka clod board lub głowica rozdzielająca w połączeniu z przednim zbiornikiem zwiększają wydajność.
Kverneland Turbo 1165 T i Turbo 1180 T i-Tiller to inteligentny kultywator rolniczy, który umożliwia dynamiczną kontrolę trakcji, Auto-Protect i automatyczną kontrolę głębokości.
Poniższe wyposażenie elementów roboczych zębów Reflex :
- Dłuto odwracalne 55
- Dłuto odwracalne 125
- Gęsio - stopka 240
- Dłuto (z węglikiem) 50
- Dłuto (z węglikiem) 160
- Gęsio - stopka (z węglikiem) 300
Poniższe wyposażenie elementów roboczych zębów Triflex:
- Dłuto odwracalne 65
- Knock-On 80
- Knock-On 150
- Knock-On 250
- Dłuto + skrzydełka 240
- Tiger II (z węglikiem) 70
- Tiger II + skrzydełka (z węglikiem) 240
- Gęsio - stopka (z węglikiem) 240
Najważniejsze informacje
- Wszechstronność od głębszego spulchniania do płytszego pełnego podcięcia
- Doskonałe mieszanie i wyrównywanie
- Wymagana niewielka siła uciągu
- Wysoka wydajność przy dużej prędkości
- Ochrona przeciw kamieniom
- Doskonałe wykończenie za pomocą różnych wałów lub potrójnej i pojedynczej brony palcowej
- Kultywator i-Tiller z opcją kontroli głębokości w zależności od miejsca pracy
Cechy
3 kroki do perfekcyjnego przygotowania gleby
-
Spulchnienie
Kverneland Turbo oferuje 4 rzędy zębów w przypadku maszyn zawieszanych i nawet 5 rzędów zębów w maszynach ciąganych. W połączeniu z 19 cm rozstawem zębów zapewnia to dobre wymieszanie i kruszenie gleby bez blokowania. Turbo może być wyposażony w 2 rodzaje zębów (ząb Reflex lub Triflex 400), dodatkowo dostępna jest szeroka oferta dłut, aby w łatwy sposób przystosować maszynę do różnych warunków i zadań. -
Wyrównanie
Kverneland Turbo daje możliwość wyboru pomiędzy talerzami i zębami równającymi. Zarówno talerze, jak i zęby równające są zamontowane na sprężynach. Dodatkowo istnieje możliwość regulacji kąta pracy tych elementów. W połączeniu ze specjalnym wyposażeniem brzegowym w prosty sposób osiąga się perfekcyjne wyrównanie gleby. -
Zagęszczenie
Trzecim krokiem do perfekcyjnego przygotowania gleby jest jej zagęszczenie. Dzięki szerokiej ofercie wałów możliwe jest sprostanie różnym warunkom i wymaganiom.
Zaawansowane testy
Zanim Turbo zostało wprowadzone na rynek przeszło serię testów, aby upewnić się, że najwyższa jakość produktu została osiągnięta:
- Zaawansowane technologie wykorzystywane do rozwoju produktów tj. statyczne testy obciążenia, Metoda Elementów Skończonych (MES) i testy badające wytrzymałość na wstrząsy
- Finalną fazą badań są testy polowe, gdzie w różnych warunkach sprawdza się, czy wytrzymałość i funkcjonalność konstrukcji została osiągnięta
Rama jest wynikiem długich badań wykonanych Metodą Elementów Skończonych (MES). Wszystko po ta, aby wytrzymałość ramy była jednakowa na całej szerokości roboczej, oraz aby była w stanie współpracować z ciągnikami o mocy do 450 KM w przypadku modeli ciąganych oraz do 175 KM w maszynach zawieszanych sztywnych.
Wszystkie maszyny serii Turbo są przystosowane do współpracy z najcięższym wałem Actipack. Wszystkie możliwe scenariusze (głęboka uprawa, zawracanie na uwrociach, testy w transporcie) zostały sprawdzone, aby mieć pewność, że wytrzymałość ramy jest możliwie największa oraz, że jej konstrukcja gwarantuje sprawdzoną jakość Kverneland.
Komfort użytkownika jest kluczowy
Kverneland zawsze kładł duży nacisk na bezpieczeństwo eksploatacji i komfort użytkownika. W przypadku Turbo wszystkie regulacje odbywają się bez użycia narzędzi, co pozwala zaoszczędzić cenny czas.
Przystosowanie maszyny do danej pracy odbywa się w prosty sposób. Głębokość pracy jest regulowana za pomocą siłowników hydraulicznych i podkładek dystansowych, a sekcja równająca jest regulowana śrubą rzymską. W przypadku zmiany głębokości pracy nie ma potrzeby ponownej regulacji sekcji równającej, dzięki sprawdzonemu połączeniu równoległobocznemu. Dodatkową zaletą jest minimalna liczba czynności konserwujących, które ograniczają się tylko do wymiany elementów roboczych. Rozwiązaniem, które pozwoli zaoszczędzić czas w przypadku rolników, którzy pracują na małych polach i poruszają się po wąskich drogach jest hydrauliczne składanie bocznych elementów sekcji równającej dostępne w modelach sztywnych kultywatora Turbo.
Automatyczny system dociążenia (ALT) w Turbo T
Kverneland oferuje kultywator Turbo T, który charakteryzuje się niskim zapotrzebowaniem na uciąg i niskimi kosztami użytkowania. Kluczową cechą Turbo T jest automatyczny system dociążenia (ALT). Z przednimi kołami kopiującymi, które działają jak detektor, czujnik aktywuje automatyczny system dociążenia, który przenosi do 1800 kg na belkę zaczepową. Pozwala to zredukować poślizg o 5 % oraz zaoszczędzić niemal 900 € na rok (zbadane na powierzchni 1000 ha).
Dodatkowe obciążenie ciągnika (np. obciążniki wewnątrz felg) staje się niepotrzebne – redukcja zużycia paliwa i zużycia sprzętu. Wózek jezdny jest umiejscowiony wewnątrz maszyny, aby zapewnić krótkie i sprawne uwrocia o promieniu mniejszym niż 10 m. Takie umiejscowienie wózka jezdnego wspomaga dodatkowo przeniesienie obciążenia na belkę zaczepową, nawet podczas cofania z najcięższymi wałami.
Intensywne wibracje zęba zapewniają dobre mieszanie i kruszenie gleby
Ząb Reflex: uniwersalność dla różnych warunków
Intensywne wibracje zębów Reflex oraz ich wąski rozstaw zapewniają dobre kruszenie gleby. Korzyści z zastosowania zęba sprężynowego są następujące: duża spirala zęba oraz duży prześwit pod ramą wynoszący 725 mm zapewniają wysoką elastyczność zęba. Konstrukcja zęba zapewnia stałą głębokość pracy, nawet jeśli ząb odchyla się do tyłu. Wąski rozstaw zębów zapewnia aktywne kruszenie gleby i dokładne jej wyrównanie. Dodatkowo zmniejsza to naprężenia przenoszone na zęby co zwiększa ich żywotność.
Ząb sprężynowy Reflex jest perfekcyjnym rozwiązaniem dla uprawy pożniwnej w pierwszym lub drugim przejeździe lub dla uprawy przedsiewnej. Ząb sprężynowy jest również bardzo dobrym rozwiązaniem do mieszania gnojowicy lub obornika z glebą. Dla zwiększenia uniwersalności zęba dostępne są 3 różne dłuta.
Dla kamienistych warunków i głębokiej uprawy
Ząb Triflex 400: wysoka stabilność przy głębokiej uprawie
Ząb Triflex 400 z systemem auto-reset wykorzystuje dobrze znany resorowy system Kverneland, aby zapewnić duży nacisk na ząb, wynoszący 400 kg, oraz płynne odchylenie zęba w przypadku, gdy natrafi na przeszkodę. Specjalny kształt zęba typu C redukuje zapotrzebowanie na uciąg, zapewniając jednocześnie dobrą penetrację zwięzłych gleb. Jest idealnym rozwiązaniem dla głębokiego spulchniania zwięzłych gleb z dużą ilością kamieni.
Ząb Triflex 400 może być wyposażony w różne dłuta, aby możliwe było przystosowanie do różnych głębokości roboczych i zadań. 3 rodzaje dłut są dostępne z opatentowanym systemem Knock-On®. System ten w najprostszy sposób pozwala na zmianę elementów roboczych kultywatora, aby przystosować maszynę do danej pracy lub aby zmienić zużyte elementy robocze.
Pozostawia wyrównaną powierzchnię
Aby pozostawić wyrównaną powierzchnię przed siewem Kverneland oferuje różne warianty sekcji równającej w kultywatorze Turbo.
Dostępne są zęby równające, jako proste i ekonomiczne rozwiązanie, które poradzi sobie z wyrównaniem gleby i słomy w lekkich i średnich glebach.
W przypadku dużej ilości resztek pożniwnych, oraz podczas pracy na cięższych i gliniastych glebach lepszym rozwiązaniem będą talerze równające.
Aby uniknąć uszkodzeń w kamienistych warunkach obie wersje są zabezpieczone przeciw przeciążeniom za pomocą sprężyn. Indywidualne sprężyny zapewniają pojedyncze odchylanie się zębów lub talerzy, co zapewnia dobre wyrównanie gleby, nawet w kamienistych warunkach. Nacisk oraz kąt pracy sekcji równającej może być regulowany w celu osiągnięcia perfekcyjnego efektu wyrównania.
Aby osiągnąć szerokość transportową w zawieszanych wersjach Turbo w szerokościach roboczych 3.0 i 3.5 m brzegowe talerze / zęby równające mogą być składane hydraulicznie lub mechanicznie.
Tylna potrójna brona palcowa zapewnia wyrównanie i kontroluje rozwój chwastów, wyciągając chwasty z ziemi, aby korzenie wyschły na słońcu. Jest to szczególnie interesujące w przypadku kłącza i innych chwastów, które mogą zacząć ponownie rosnąć, jeśli zostaną przyciśnięte przez wał natychmiast po uprawie. Koła przednie kontrolują głębokość roboczą maszyny. Bronę trójpalcowa można regulować ustawiając kąt i ciśnienie hydrauliczne nacisku palców za pomocą równoległoboku w zależności od warunków polowych.
Tylna potrójnych brona palcowa (Enduro Pro i Turbo) zapewnia wyrównanie i kontroluje rozwój chwastów, wyciągając chwasty z ziemi, aby korzenie wyschły na słońcu.
Jest to szczególnie interesujące w przypadku kłączy i innych chwastów, które mogą zacząć ponownie rosnąć, jeśli zostaną przyciśnięte przez wał natychmiast po uprawie. Koła przednie kontrolują głębokość roboczą maszyny.
Potrójną bronę można regulować ustawiając kat i ciśnienie hydrauliczne nacisku palców za pomocą równoległoboku w zależności od warunków.
Dla modelu Turbo dostępna jest szeroka gama wałów uprawowych:

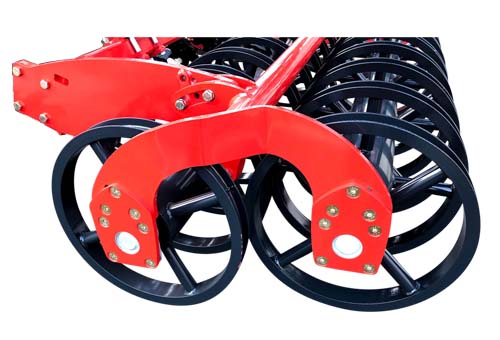

Actipress Twin ø 560 mm - 220 kg/m bez ziemi
- Podwójny wał pierścieniowy zbudowany z profili w kształcie litery U, co zapewnia dobre zagęszczenie na glebach lekkich
- Przystosowany do kruszenia brył na glebach ciężkich
- Możliwość pozostawienia różnych profili na powierzchni gleby (praca jednym lub dwoma wałami)
- Dobry efekt samoczyszczenia dzięki zastosowaniu zachodzących na siebie pierścieni
- Duża stabilność dzięki wahadłowemu zawieszeniu
- Wysokie i równomierne zagęszczenie gleby
- Przystosowany do pracy na glebach z kamieniami
- Waga wału wypełnionego ziemią : 250 kg/m
Actipress Single ø560mm - 150kg/m
- Pojedynczy wał o profilu U zapewniający wysoką nośność / zdolność toczenia na lekkich glebach
- Również dla kamienistych warunków dzięki szerokim rozstawom
- Dostępne 3 modele dla uzyskania bardziej jednolitej lub szorstkiej powierzchni:
z nożami/z nożami z węglikiem spiekanym / bez noży - Bardziej kompaktowa konstrukcja i mniejsza masa, szczególnie przydatna dla maszyn zawieszanych
- Rozbijanie brył również w ciężkich warunkach
- Waga/m przy wypełnieniu ziemią : 188 kg/m
Rurowy ø 550 mm - 90 kg/m
- Zbudowany z 10 mocnych prętów o profile okrągłym
- Dobry efekt kruszenia i wysoka wydajność
Podwójny rurowo-strunowy ø 400 mm - 160 kg/m
- Intensywne kruszenie i równanie
- Precyzyjna kontrola głębokości
Actipack ø 560 mm - 220 kg/m
- Wał Actipack pokazuje swoje doskonałe właściwości szczególnie w średnich i ciężkich glebach, a także w warunkach wilgotnych, lepkich i kamienistych dzięki zastosowaniu niezależnych płóz oraz noży tnących
- Talerze o profilu karbowanym tną większe bryły ziemi, natomiast noże o regulowanym nacisku kruszą pozostałe, co zapewnia optymalne przygotowanie gleby pod siew
Actiring ø 540 mm - 160 kg/m
- Wał Actiring jest lżejszym wariantem wału Actipack, zbudowanym na tej samej ramie i wyposażonym w system noży tnących
- Talerze zostały zastąpione przez pierścienie o profilu “V”, dzięki czemu waga jest mniejsza o 60 kg/m, co ma zasadnicze znaczenie w zredukowaniu zapotrzebowania na udźwig w maszynach zawieszanych
- Wał Actiring nie jest zalecany na gleby z dużą ilością kamieni
Łatwe przestawianie z pozycji roboczej do transportowej.
Rama składana hydraulicznie na 3 sekcje do szerokości transportowej 3.0 m zapewnia sprawne manewrowanie i bezpieczny transport.
Modele Turbo T posiadają homologację EU do 40 km/h z hamulcami pneuamtycznymi. Dostępna jest także homologacja (25km/h) z hamulcami hydraulicznymi dla wybranych krajów.
Specyfikacja techniczna
Specyfikacja techniczna
Pobierz prospektModel | Turbo 6500T** | Turbo 8000T** | |
---|---|---|---|
Rama | Ciągana | Ciągana | |
Liczba zębów | 33 | 41 | |
Szerokość robocza (m) | 6.18 | 7.68 | |
Szerokość wału (m) | 6.50 | 8.00 | |
Liczba rzędów zębów | 5 | 5 | |
Szerokość transportowa (m) | 3.00 | 3.00 | |
Odległość między rzędami zębów (mm) | Od 755 do 1005 | Od 510 do 900 | |
Zaczep | Kat. III & IV N, Sztywne ucho zaczepowe | Kat. III & IV N, Sztywne ucho zaczepowe | |
Prześwit pod ramą (mm) | 725 | 725 | |
Rozstaw zębów (mm) | 190 | 190 | |
Regulacja głębokości | Hydrauliczna za pomocą przekładek dystansowych | Hydrauliczna za pomocą przekładek dystansowych | |
Sekcja równająca | Listwy równające lub talerze równające | Listwy równające lub talerze równające | |
Potrójna brona palcowa*** | ø 16mm; Długość 750mm | ø 16mm; Długość 750mm | |
Brona palcowa równająca | ø 12 mm; długość 450 mm (w połączeniu z wałem) opcja | ø 12 mm; długość 450 mm (w połączeniu z wałem) opcja | |
Włóka Clod Board | Opcja | Opcja | |
Rozdzielacz / f-drill | Opcja | Opcja | |
Dostępne wały | Wał rurowy (ø 550mm), Podwójny wał rurowy (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm) - nie w modelach ciąganych , Actipack (ø 560mm), Actipress Single (ø 560mm), Actipress Twin (ø 560mm) - nie w 3.5m modelach sztywnych & 6m składanych | Wał rurowy (ø 550mm), Podwójny wał rurowy (ø 400mm), Actiring (ø 540mm), Actiflex (ø 580mm) - nie w modelach ciąganych , Actipack (ø 560mm), Actipress Single (ø 560mm), Actipress Twin (ø 560mm) - nie w 3.5m modelach sztywnych & 6m składanych | |
Koła transportowe | 500/60 × 22.5 (2x) | 500/60 × 22.5 (2x) | |
Koła kopiujące | Standard - 340/55 x 16 (4x) | Standard - 340/55 x 16 (4x) | |
Hamulce | Hydrauliczne lub pneumatyczne | Hydrauliczne lub pneumatyczne | |
Minimalna/Maksymalna moc ciągnika KM | 200/350 | 240/450 | |
Waga z wałem rurowym (kg)* | 5845 | 6505 | |
Waga z wałem Actiflex (kg)* | 6600 | 7400 | |
Waga z wałem Actipack (kg)* | 6600 | 7400 |
* Wagi podane są orientacyjnie.
** Ciągane Turbo dostępne również z ISOBUS Turbo T i-Tiller
*** Potrójna brona palcowa z mechaniczną regulacją głębokości - brak możliwości tylnego wału
Specyfikacja techniczna
Specyfikacja techniczna
Pobierz prospektModel |
Rama |
Liczba zębów |
Liczba rzędów zębów |
Szerokość robocza / szerokość transportowa (m) |
Turbo 3000 |
Zawieszana sztywna |
15 |
4 |
2.82 / 3.00 |
Turbo 3500 |
Zawieszana sztywna |
17 |
4 |
3.19 / 3.50 |
Turbo 4000F |
Zawieszana składana |
21 |
4 |
3.94 / 2.90 |
Turbo 5000F |
Zawieszana składana |
27 |
4 |
5.07 / 2.90 |
Turbo 6000F |
Zawieszana składana |
31 |
4 |
5.81 / 2.90 |
Turbo 1165 T |
Ciągana składana |
33 |
5 |
6.18 / 3.00 |
Turbo 1180 T |
Ciągana składana |
41 |
5 |
7.68 / 3.00 |
* Wagi podane są orientacyjnie.
** Ciągane Turbo dostępne również z ISOBUS Turbo T i-Tiller
*** Potrójna brona palcowa z mechaniczną regulacją głębokości - brak możliwości tylnego wału
